产品介绍：

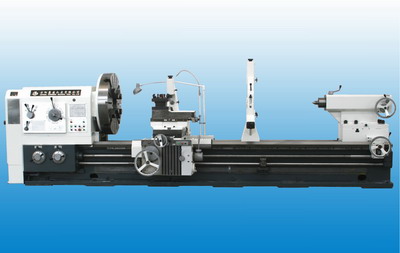

CW61100B CW61125B CW61160B卧式车床适用于对铸件、钢件及有色金属的大、中型零件进行加工，可车削外圆、内孔、端面、切槽、钻孔、镗孔和套料，并能车削公制、英制、模数和径节等各种内、外螺纹，可用上刀架单独机动车削短圆锥面，还可用上刀架与纵向进给配合车削长圆锥面。机床功率大、刚性强、转速范围宽，可进行高速强力切削。结构特点：
1.高刚性的整体床身
床身采用整体铸造结构式床身，内部筋板布局合理，有较高的刚性，导轨采用中频淬火磨削工艺。在滑动导轨面处采用贴防爬行导轨板等工艺措施，摩擦阻尼系数等动态特性处于最佳状态，避免了低速爬行现象的发生。
2.高刚性、高精度的主轴
机床主轴轴承选用国内名牌大企业的产品。主轴箱采取对称结构，使热变形均匀，避免主轴中心产生偏移。为减少热变形，床头箱采用油浴循环润滑。主轴前端采用双向角接触球轴承的三支撑结构，提高了精度，增强刚性。主轴箱内齿轮均经淬火磨削工艺，保证传动精确、噪声低。经精心装配的主轴具有温升低、热变形小，精度高的特点，使主轴长期工作时保持各项精度的相对稳定。

项目	单位	CW61100B	CW61125B	CW61160B
床身上最大回转直径	mm	1000	1250	1640
刀架上最大回转直径	mm	615	865	1250
最大工件长度	mm	1500/3000/5000/6000/8000/10000/12000/14000/16000/18000	1500/3000/5000/6000/8000/10000/12000/14000/16000/18000	1500/3000/5000/6000/8000/10000/12000/14000/16000/18000
最大车削长度	mm	1300/2800/4800/5800/7800/9800/11800/13800/15800/17800	1300/2800/4800/5800/7800/9800/11800/13800/15800/17800	1300/2800/4800/5800/7800/9800/11800/13800/15800/17800
床身导轨宽度	mm	755	755	755
主轴端部代号		A2-15(8XM22)	A2-15(8XM22)	A2-15(8XM22)
主轴通孔直径	mm	130	130	130
主轴前端锥孔		1:20/140	1:20/140	1:20/140
主轴正转时的转速种数		21	21	21
主轴反转时的转速种数		12	12	12
主轴转速范围(正转)	r/min	3.15-315	3.15-315	3.15-315
主轴转速范围(反转)	r/min	3.5-291	3.5-291	3.5-291
主轴每转刀架的纵横进给量种数		56/56	56/56	56/56
主轴每转刀架的纵向进给量范围	mm	0.1-12(0.004"-0.473")	0.1-12(0.004"-0.473")	0.1-12(0.004"-0.473")
主轴每转刀架的横向进给量范围	mm	0.05-6(0.002"-0.236")	0.05-6(0.002"-0.236")	0.05-6(0.002"-0.236")
主轴每转刀架的上刀架进给量范围	mm	0.025-3(0.001"-0.118")	0.025-3(0.001"-0.118")	0.025-3(0.001"-0.118")
公制螺纹种数范围		44;1-120mm	44;1-120mm	44;1-120mm
英制螺纹种数范围(每寸牙数）		31;28-1/4	31;28-1/4	31;28-1/4
模数螺纹种数范围		45:0.5-60mm	45:0.5-60mm	45:0.5-60mm
径节螺纹种数范围		38:1/2-56DP	38:1/2-56DP	38:1/2-56DP
主轴中心至刀具安装基面的垂直距离	mm	48	48	48
刀杆截面	mm	□45	□45	□45
刀架回转角度	°	±90°	±90°	±90°
床鞍的最大行程	mm	1450/2950/4950/5950/7950/9950/11950/13950/15950/17950	1450/2950/4950/5950/7950/9950/11950/13950/15950/17950	1450/2950/4950/5950/7950/9950/11950/13950/15950/17950
上刀架的最大行程	mm	300	300	300
下刀架最大横向行程	mm	520(20")	580(22")	630(24")
上刀架及下刀架刻度盘每转一格时刀架行程	mm	0.05(0.002")	0.05(0.002")	0.05(0.002")
刀架的纵向快速移动速度	mm/min	3740	3740	3740
刀架的横向快速移动速度	mm/min	1870	1870	1870
刀架的小刀架向快速移动速度	mm/min	935	935	935
尾座套筒直径	mm	160(6")	160(6")	160(6")
尾座套筒行程	mm	300(12")	300(12")	300(12")
尾座套筒锥孔		Morse 6	Morse 6	Morse 6
主电机功率	kw	22	22	22
机床的承载工件最大质量	kg	6000	6000	6000
机床质量	kg
机床长度	mm
机床宽度	mm	2150	2150	2150
机床高度	mm	1700	1825	2150
